根据 JIS G3445 标准，以 STKM11A 材料制造的空调用冷媒无缝钢管需满足以下核心特性要求，尤其需解决碳钢管在制冷系统中的特殊挑战（如防腐、密封性）：
一、STKM11A 材料基础特性（JIS G3445）
| 项目 | 要求 |
|---|---|
| 化学成分 | 低碳钢（C≤0.12%），含微量Mn（0.25~0.60%），P/S≤0.040% |
| 力学性能 | 抗拉强度 ≥370 MPa，屈服强度 ≥215 MPa，伸长率 ≥30% |
| 工艺状态 | 退火态（Annealed）或冷加工态（Cold Finished），需保证延展性 |
| 适用规格 | 外径 10.5~89.1 mm，壁厚 1.0~5.0 mm（标准覆盖范围） |
⚠️ 注：STKM11A 为 碳素结构钢，非铜管，需针对性增强防腐与密封设计。
二、空调用冷媒钢管必备特性
1. 耐腐蚀性强化（关键！）
- 内壁处理：必须进行 磷酸盐转化涂层 或 镀锌钝化（厚度≥5μm），防止冷媒（如R410A）与水分反应生成酸性物质腐蚀钢管。
- 外壁防护：喷涂 环氧树脂 或 聚氨酯涂层（耐候级），抵御环境湿气与盐雾。
- 严禁直接暴露：未处理的STKM11A在制冷系统中寿命≤2年（铜管可达15年）。
2. 密封性与清洁度
- 100%涡流探伤：按 JIS G0582 标准检测，缺陷孔径≤0.3 mm（严于普通流体管）。
- 内表面清洁度：残留油分≤10 mg/m²，颗粒物≤ISO 15/12（避免堵塞膨胀阀）。
3. 工艺性能适配
| 试验项目 | 要求 |
|---|---|
| 扩口试验 | 扩口率≥20%（冲锥60°），无裂纹（退火态管） |
| 压扁试验 | 压至两壁间距=壁厚×1.5倍（补偿钢材低延展性），无开裂 |
| 弯曲半径 | 最小弯曲半径≥4×外径（冷媒管路需避免死折） |
4. 壁厚加厚设计
- 最小壁厚：需≥1.5 mm（铜管通常0.5~1.0mm），补偿钢材较低导热性（≈50 W/m·K，仅为铜的1/8）。
- 承压能力：爆破压力≥6.0 MPa（R410A系统工作压力≈3.0~4.0 MPa）。
三、与铜管的对比及替代限制
| 特性 | STKM11A钢管 | 铜管（如TP2） |
|---|---|---|
| 导热性 | 差（需增加换热面积） | 优（≈400 W/m·K） |
| 耐氨制冷剂 | 优（需涂层） | 差（氨腐蚀铜） |
| 安装便捷性 | 需专用焊接设备（TIG焊） | 易（钎焊/胀管） |
| 成本 | 材料成本低，但防腐工艺增加30%费用 | 材料成本高 |
| 推荐场景 | 氨制冷工业空调、低温盐水系统 | 家用/商用氟利昂系统 |
四、使用建议
- 替代铜管的条件：
- 仅适用于 氨（R717）、CO₂（R744）等环保工质 系统，或 防腐涂层验证可靠 的氟利昂系统。
- 禁止直接替换：
- 不可未经处理直接用于 R22/R410A 系统（酸性腐蚀风险）。
- 连接工艺：
- 采用 法兰密封 或 TIG焊接，避免螺纹连接（泄漏点）。
五、符合性验证
- 检测标准：除JIS G3445外，需额外满足：
- JIS K2246（磷酸盐涂层）
- ISO 8502-9（表面清洁度）
- ASME B31.5（制冷管道承压设计）
✅ 总结：STKM11A冷媒钢管需 强化防腐+加厚壁厚+严格密封，仅在特定工况（如氨系统）可替代铜管。

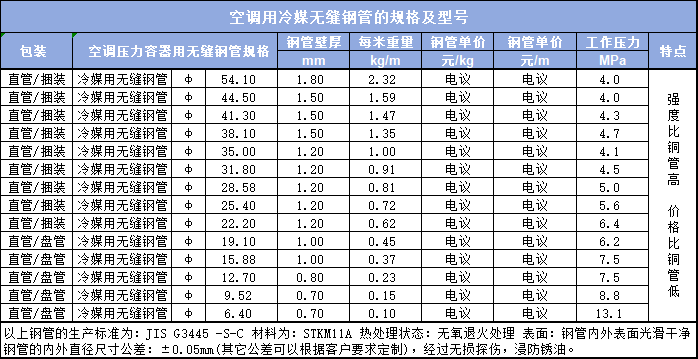

常州仁成金属精密钢管厂，专业生产以 STKM11A 材料制造的空调用冷媒无缝钢管。
常州仁成金属制品厂生产的以上钢管的生产标准为：JIS G3445 -S-C 材料为：STKM11A 热处理状态：无氧退火处理 表面：钢管内外表面光滑干净，钢管的内外直径尺寸公差：±0.05mm(其它公差可以根据客户要求定制)，经过无损探伤，浸防锈油。
文章作者：仁成钢管厂
文章标题：空调用STKM11A冷媒精密无缝钢管
文章链接：https://zy.josen.net/PrecisionSteelPipe/11.html
本站所有文章除特别声明外，均采用 CC BY-NC-SA 4.0 许可协议，转载请注明来自仁成钢管厂 ！
文章标题：空调用STKM11A冷媒精密无缝钢管
文章链接：https://zy.josen.net/PrecisionSteelPipe/11.html
本站所有文章除特别声明外，均采用 CC BY-NC-SA 4.0 许可协议，转载请注明来自仁成钢管厂 ！
设备上扫码阅读
